Setting Konfigurasi Modem SDSL CPE PRO Dasan

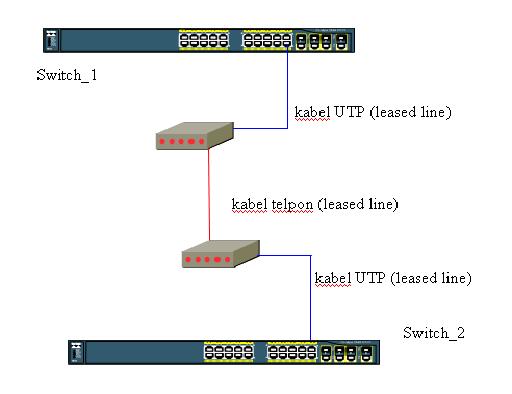

Instalasi modem Dasan di jaringan diperlukan 1 pasang modem yaitu 2 perangkat modem, modem pertama di install  di tempat A dan dihubungkan melalui jaringan kabel telepon  (leased line) ke modem kedua yang di instal di tempat B.

Pengaturan Modem Dasan :
Untuk Pengaturan kecepatan data transfernya bisa diatur sesuai dengan keperluan. Ada lima (5) buah tombol kecil 1-2-3-4-5, tombol ke-1 untuk pengaturan Master (CO) dan Slave (RT) pada modem dan tombol -2-3-4-5 untuk pengaturan kecepatan data tranfernya. Seperti pengaturan dibawah ini ;
1. Modem Dasan pertama disetting menjadi Master (CO), dengan kecepatan data transfer di setting High yaitu CO-H-H-H-H.
2. Modem Dasan kedua disetting menjadi Slave (RT), dengan kecepatan data transfer disetting High yaitu RT-H-H-H-H.
Kecepatan data transfernya disetting sama di kedua Modem tersebut agar bisa terkoneksi dengan baik.

Contoh : Modem_1 di set CO-H-H-H-H sedangkan Modem_2 di set RT-H-H-H-H

Keterangan :
Master      = posisi tombol disetting ke atas, CO
Slave        = posisi tombol disetting ke bawah, RT
H (High)  = posisi tombol disetting ke atas
L (Low)   = posisi tombol disetting ke bawah

Perangkat-perangkat dan peralatan yang dipersiapkan :

• 1 pasang Modem Dasan, dengan adaptor powernya.
• 2 Kabel UTP (dengan RJ45 yang sudah terpasang)
• Jalur kabel telpon (RJ11) yang telah ada di jaringan tersebut.

Berikut langkah-langkah penginstallan Modem Dasan, sebagai berikut :

1. Modem Dasan pertama diinstall di Switch pertama di tempat A, hubungkan dengan menggunakan kabel UTP dengan ujung kabel UTP pertama ke port RJ45 yang terletak di belakang Modem Dasan dan ujung kabel UTP kedua ke salah satu port yang di Switch pertama.

2. Pasangkan kabel telpon (RJ11) di tempat A ke slot RJ11 yang ada di belakang Modem Dasan, dan pasangkan juga adaptornya maka indikator lampu power (PWR) menyala warna kuning.

3. Kemudian Modem Dasan kedua diinstall di Switch kedua di tempat B, hubungkan dengan menggunakan kabel UTP dengan ujung kabel UTP pertama ke port RJ45 yang terletak di belakang Modem Dasan dan ujung kabel UTP kedua ke salah satu port yang di Switch kedua.

4. Lalu pasangkan kabel telpon (RJ11) di tempat B ke slot RJ11 yang ada dibelakang Modem Dasan, dan pasangkan juga adaptornya.

5. Konfigurasi Selesai.

6. Selanjutnya lakukan pengujian koneksi Modem tersebut dan jika berhasil maka :

- Lampu indikator Sinkronisasi (SYNC) akan menyala kuning jika koneksi jalur jaringan kabel teleponnya (leased line) terkoneksi, biasanya kedua modem tersebut memerlukan waktu beberapa menit untuk sinkron ini ditandai dengan lampu SYNC kedap-kedip berwarna orange.

- Lampu indikator LAN Jaringan (LINK) akan menyala kuning jika kabel UTP LAN jaringannya terkoneksi dengan baik.

Selamat Mencoba:)
